Produkte von WALTERSCHEID

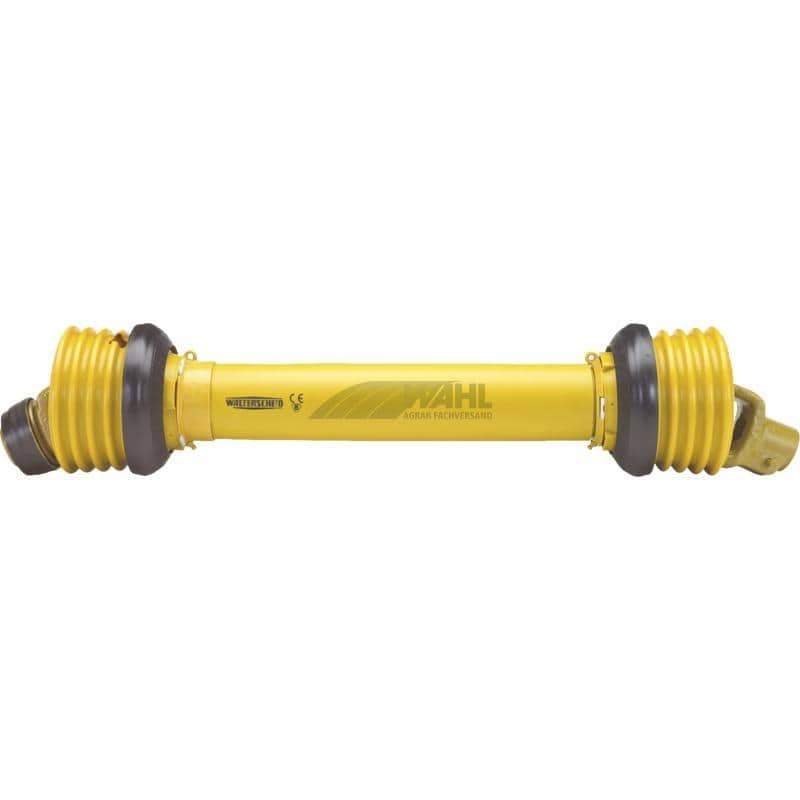

Die Walterscheid Gelenkwelle W 2400 mit Zitronenprofil ist für den Zapfwellenantrieb zwischen Traktor und geeignetem Anbaugerät ausgeführt.Vorteile auf einen BlickVier Längen verfügbar: Die zusammengeschobene Länge kann passend zur vorgesehenen Traktor-Geräte-Kombination gewählt werden.Beidseitig einheitlicher Anschluss: A- und B-Profil sind jeweils mit 1 3/8 Zoll und 6 Zähnen ausgeführt.Ziehverschlüsse an beiden Seiten: Das Verschlusssystem ermöglicht die Befestigung an den passenden Anschlüssen von Traktor und Anbaugerät.Für zwei Zapfwellendrehzahlen ausgelegt: Leistungs- und Drehmomentangaben liegen für 540 und 1.000 U/min vor.Maximale Drehzahl angegeben: Die Gelenkwelle ist für eine Drehzahl bis 1.000 U/min ausgeführt.Bedienungsanleitung enthalten: Die erforderlichen Informationen zur Bedienung werden mitgeliefert.ProduktdatenHersteller: WalterscheidBaugröße: 2400Typ: WBeschreibung: W Gelenkwelle komplettProfil: ZitronenprofilProfilpaarung: 1b/2aA-Profil: 1 3/8 Zoll, 6 ZähneB-Profil: 1 3/8 Zoll, 6 ZähneKreuzgröße A-Profil: 32 × 76 mmKreuzgröße B-Profil: 32 × 76 mmVerschluss: ASGE/ASGEVerschlusssystem: Ziehverschluss/ZiehverschlussSchutzausführung: SD 25Maximale Drehzahl: 1.000 U/minLeistung bei 540 U/min: bis 53 PS/39 kWLeistung bei 1.000 U/min: bis 83 PS/61 kWDrehmoment bei 540 U/min: 695 NmDrehmoment bei 1.000 U/min: 580 NmVerfügbare Längen (LZ – Länge zusammengeschoben)560 mm860 mm1.010 mm1.210 mmLieferumfang1 × Walterscheid Gelenkwelle W 2400 in der gewählten Länge1 × BedienungsanleitungWarum unsere Walterscheid Gelenkwelle W 2400?Die Walterscheid Gelenkwelle W 2400 ist für die Kraftübertragung über den Zapfwellenantrieb zwischen einem Traktor und einem geeigneten Anbaugerät vorgesehen. Sie wird als komplette W Gelenkwelle angeboten und ist mit zusammengeschobenen Längen von 560, 860, 1.010 und 1.210 mm erhältlich. Dadurch kann die benötigte Länge entsprechend der vorgesehenen Traktor-Geräte-Kombination ausgewählt werden.Die Gelenkwelle der Baugröße 2400 besitzt ein Zitronenprofil mit der Profilpaarung 1b/2a. Sowohl das A-Profil als auch das B-Profil ist mit 1 3/8 Zoll und 6 Zähnen ausgeführt. Die Kreuzgröße beträgt auf beiden Seiten 32 × 76 mm.An beiden Seiten kommt der Verschluss ASGE zum Einsatz. Das Verschlusssystem ist beidseitig als Ziehverschluss ausgeführt. Als Schutzausführung ist SD 25 angegeben. Diese technischen Merkmale sind bei allen vier verfügbaren Längen identisch.Die maximale Drehzahl beträgt 1.000 U/min. Bei 540 U/min ist die Walterscheid Gelenkwelle W 2400 bis 53 PS beziehungsweise 39 kW und für ein Drehmoment von 695 Nm ausgelegt. Bei 1.000 U/min betragen die angegebenen Werte bis 83 PS beziehungsweise 61 kW und 580 Nm. Eine Bedienungsanleitung ist bei jeder Ausführung im Lieferumfang enthalten.Jetzt bestellen und die Walterscheid Gelenkwelle W 2400 in der benötigten zusammengeschobenen Länge für den Zapfwellenantrieb auswählen.

Die Walterscheid Gelenkwelle W 2500 mit Sternprofil ist für den Zapfwellenantrieb zwischen Traktor und geeignetem Anbaugerät ausgeführt.Vorteile auf einen BlickZiehverschlussautomatik an beiden Seiten: Das Verschlusssystem ermöglicht die Befestigung an den passenden Anschlüssen von Traktor und Anbaugerät.Beidseitig einheitlicher Anschluss: A- und B-Profil sind jeweils mit 1 3/8 Zoll und 6 Zähnen ausgeführt.Für zwei Zapfwellendrehzahlen ausgelegt: Leistungs- und Drehmomentangaben liegen für 540 und 1.000 U/min vor.Maximale Drehzahl angegeben: Die Gelenkwelle ist für eine Drehzahl bis 1.000 U/min ausgeführt.Ausführung mit Sternprofil: Die Gelenkwelle besitzt die Profilpaarung S4/S5.Bedienungsanleitung enthalten: Die erforderlichen Informationen zur Bedienung werden mitgeliefert.ProduktdatenHersteller: WalterscheidBaugröße: 2500Typ: WBeschreibung: W Gelenkwelle komplettLZ – Länge zusammengeschoben: 710 mmProfil: SternprofilProfilpaarung: S4/S5A-Profil: 1 3/8 Zoll, 6 ZähneB-Profil: 1 3/8 Zoll, 6 ZähneKreuzgröße A-Profil: 36 × 89 mmKreuzgröße B-Profil: 36 × 89 mmVerschluss: QS/QSVerschlusssystem: Ziehverschlussautomatik/ZiehverschlussautomatikSchutzausführung: SD 25Maximale Drehzahl: 1.000 U/minLeistung bei 540 U/min: bis 90 PS/66 kWLeistung bei 1.000 U/min: bis 139 PS/102 kWDrehmoment bei 540 U/min: 1.175 NmDrehmoment bei 1.000 U/min: 975 NmLieferumfang1 × Walterscheid Gelenkwelle W 25001 × BedienungsanleitungWarum unsere Walterscheid Gelenkwelle W 2500?Die Walterscheid Gelenkwelle W 2500 ist für die Kraftübertragung über den Zapfwellenantrieb zwischen einem Traktor und einem geeigneten Anbaugerät vorgesehen. Sie wird als komplette W Gelenkwelle angeboten und besitzt eine zusammengeschobene Länge von 710 mm.Die Gelenkwelle der Baugröße 2500 verfügt über ein Sternprofil mit der Profilpaarung S4/S5. Sowohl das A-Profil als auch das B-Profil ist mit 1 3/8 Zoll und 6 Zähnen ausgeführt. Die Kreuzgröße beträgt auf beiden Seiten 36 × 89 mm.An beiden Seiten kommt der Verschluss QS zum Einsatz. Das Verschlusssystem ist beidseitig als Ziehverschlussautomatik ausgeführt. Als Schutzausführung ist SD 25 angegeben. Diese Merkmale können bei der Prüfung der technischen Anforderungen und der vorgesehenen Anschlüsse von Traktor und Anbaugerät berücksichtigt werden.Die maximale Drehzahl beträgt 1.000 U/min. Bei 540 U/min ist die Walterscheid Gelenkwelle W 2500 bis 90 PS beziehungsweise 66 kW und für ein Drehmoment von 1.175 Nm ausgelegt. Bei 1.000 U/min betragen die angegebenen Werte bis 139 PS beziehungsweise 102 kW und 975 Nm. Eine Bedienungsanleitung ist im Lieferumfang enthalten.Jetzt bestellen und die Walterscheid Gelenkwelle W 2500 für den vorgesehenen Zapfwellenantrieb auswählen.

Die Walterscheid Gelenkwelle Ecoline W 100E ist für den Zapfwellenantrieb zwischen Traktor und geeignetem Anbaugerät in drei unterschiedlichen Anschluss- und Kupplungsausführungen erhältlich.Vorteile auf einen BlickDrei Ausführungen verfügbar: Länge, geräteseitiger Anschluss und Kupplung können entsprechend der vorgesehenen Traktor-Geräte-Kombination ausgewählt werden.Unterschiedliche Kupplungsvarianten: Erhältlich als Ecoline Gelenkwelle sowie mit Scherbolzen- oder Sternratschenkupplung.Verschiedene geräteseitige Anschlüsse: Je nach Ausführung mit 1 3/8 Zoll und 6 Zähnen oder einer 30-mm-Bohrung mit Nase für das Scherloch.Einheitlicher schlepperseitiger Anschluss: Alle Ausführungen besitzen schlepperseitig ein Profil mit 1 3/8 Zoll und 6 Zähnen.Unterschiedliche zusammengeschobene Längen: Verfügbar mit 710, 810 oder 1.010 mm.Bedienungsanleitung enthalten: Die erforderlichen Informationen zur Bedienung werden mitgeliefert.Allgemeine ProduktdatenHersteller: WalterscheidProduktreihe: EcolineBaugröße: 100EAusführung Schlepper: 1 3/8 Zoll, 6 ZähnePS/kW (1.000/540 U/min.): 18/12Zusatzinformation: Bedienungsanleitung ist im Lieferumfang enthaltenAusführung mit 710 mm LängeLZ – Länge zusammengeschoben: 710 mmTyp: WBeschreibung: W...E Ecoline GelenkwelleA-Profil: 1 3/8 Zoll, 6 ZähneB-Profil: 1 3/8 Zoll, 6 ZähneProfil: ZitronenprofilProfilpaarung: 00c/0aKreuzgröße A-Profil: 22 × 54,8 mmKreuzgröße B-Profil: 22 × 54,8 mmVerschluss: AZG/ASGEVerschlusssystem: Ziehverschluss/ZiehverschlussSchutzausführung: SD 05Maximale Drehzahl: 540 U/minAusführung mit 810 mm Länge und ScherbolzenkupplungLZ – Länge zusammengeschoben: 810 mmKupplung: ScherbolzenkupplungAusführung Schlepper: 1 3/8 Zoll, 6 ZähneAusführung Gerät: 30-mm-Bohrung mit Nase für ScherlochA-Profil: 1 3/8 Zoll, 6 ZähneB-Profil: 30-mm-Bohrung mit Nase für ScherlochProfilpaarung: 00C/0A 10.83.40 – 10.17.102Kreuzgröße A-Profil: 22 × 55 mmKreuzgröße B-Profil: 22 × 55 mmVerschluss: ASGE/KGVerschlusssystem: Ziehverschluss/–Schutzausführung: SC 05Ausführung mit 1.010 mm Länge und SternratschenkupplungLZ – Länge zusammengeschoben: 1.010 mmTyp: WBeschreibung: W...E Ecoline Gelenkwelle mit KupplungKupplung: SternratschenkupplungAusführung: K32B (40 daNm)Drehmoment: 400 NmAusführung Schlepper: 1 3/8 Zoll, 6 ZähneAusführung Gerät: 1 3/8 Zoll, 6 ZähneA-Profil: 1 3/8 Zoll, 6 ZähneB-Profil: 1 3/8 Zoll, 6 ZähneProfil: ZitronenprofilProfilpaarung: 00c/0aKreuzgröße A-Profil: 22 × 54,8 mmKreuzgröße B-Profil: 22 × 54,8 mmVerschluss: AZG/ZVVerschlusssystem: Ziehverschluss offen/Ziehverschluss offenSchutzausführung: SD 05Maximale Drehzahl: 540 U/minLieferumfang1 × Walterscheid Gelenkwelle Ecoline W 100E in der gewählten Ausführung1 × BedienungsanleitungWarum unsere Walterscheid Gelenkwelle Ecoline W 100E?Die Walterscheid Gelenkwelle Ecoline W 100E ist für die Kraftübertragung über den Zapfwellenantrieb zwischen einem Traktor und einem geeigneten Anbaugerät vorgesehen. Sie steht in drei Ausführungen zur Verfügung, die sich hinsichtlich ihrer zusammengeschobenen Länge, des geräteseitigen Anschlusses, der Kupplung und weiterer technischer Merkmale unterscheiden.Die 710-mm-Ausführung besitzt ein Zitronenprofil mit der Profilpaarung 00c/0a. Sowohl das A- als auch das B-Profil ist mit 1 3/8 Zoll und 6 Zähnen ausgeführt. Auf beiden Seiten beträgt die Kreuzgröße 22 × 54,8 mm. Als Verschluss ist AZG/ASGE angegeben, während das Verschlusssystem aus zwei Ziehverschlüssen besteht. Die maximale Drehzahl beträgt 540 U/min.Die 810 mm lange Ausführung ist mit einer Scherbolzenkupplung ausgestattet. Schlepperseitig besitzt sie ein Profil mit 1 3/8 Zoll und 6 Zähnen. Auf der Geräteseite befindet sich eine 30-mm-Bohrung mit Nase für das Scherloch. Die Kreuzgröße beträgt beidseitig 22 × 55 mm. Für diese Variante sind der Verschluss ASGE/KG und die Schutzausführung SC 05 angegeben.Bei der Ausführung mit 1.010 mm zusammengeschobener Länge kommt eine Sternratschenkupplung K32B mit 40 daNm beziehungsweise einem angegebenen Drehmoment von 400 Nm zum Einsatz. Schlepper- und Geräteseite besitzen jeweils ein Profil mit 1 3/8 Zoll und 6 Zähnen. Die Gelenkwelle verfügt über ein Zitronenprofil, beidseitig offene Ziehverschlüsse und die Schutzausführung SD 05. Ihre maximale Drehzahl beträgt 540 U/min.Für alle drei Ausführungen gilt die Angabe PS/kW (1.000/540 U/min.) von 18/12. Eine Bedienungsanleitung ist jeweils im Lieferumfang enthalten.Jetzt bestellen und die Walterscheid Gelenkwelle Ecoline W 100E mit der benötigten Länge, Anschluss- und Kupplungsausführung auswählen.

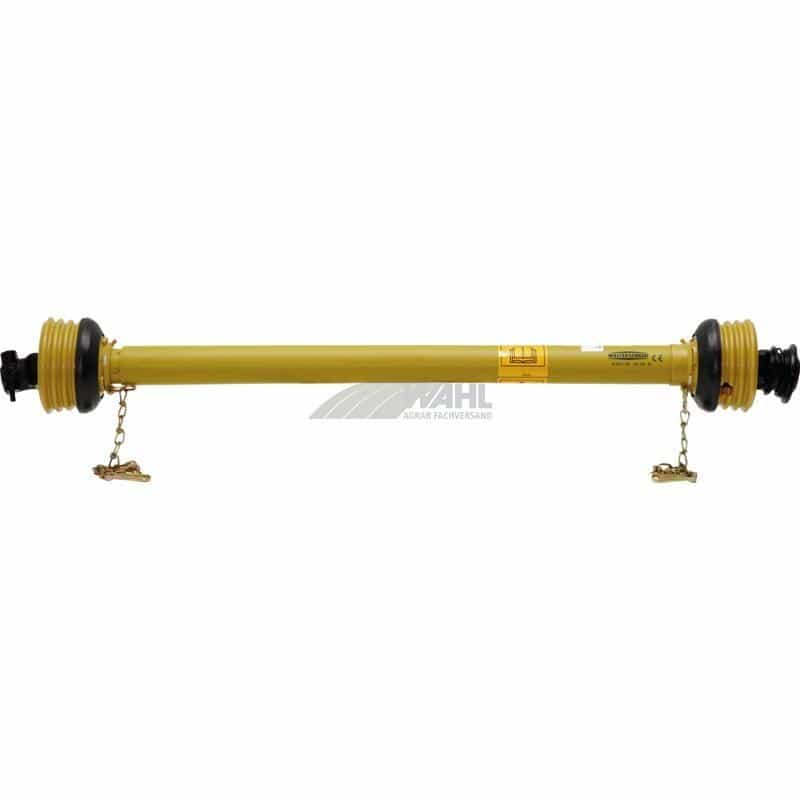

Die Walterscheid Gelenkwelle Ecoline W 200E dient zum Zapfwellenantrieb landwirtschaftlicher Anbaugeräte.Vorteile auf einen BlickGleiche Anschlüsse auf beiden Seiten: A- und B-Profil sind jeweils mit 1 3/8" und 6 Zähnen ausgeführt.Beidseitiger Ziehverschluss: Das Verschlusssystem ermöglicht die Befestigung der Gelenkwelle an den vorgesehenen Anschlüssen.Definierte Einsatzdrehzahl: Die maximale Drehzahl beträgt 540 U/min.Zitronenprofil: Die Gelenkwelle ist mit der Profilpaarung 0v/1 ausgestattet.Bedienungsanleitung enthalten: Die mitgelieferte Anleitung stellt die Angaben zur vorgesehenen Verwendung bereit.ProduktdatenProduktart: Gelenkwelle für ZapfwellenantriebProduktreihe: EcolineBaugröße: 200ETyp: WLz: 710 mmA-Profil: 1 3/8", 6 ZähneB-Profil: 1 3/8", 6 ZähneProfilpaarung: 0v/1Profil: ZitronenprofilKreuzgröße A-Profil: 24 × 61 mmKreuzgröße B-Profil: 24 × 61 mmVerschlusssystem: Ziehverschluss / ZiehverschlussVerschluss: AZG/ASGESchutzausführung: SD 15Maximale Drehzahl: 540 1/min.PS/kW (1000 / 540 U/min.): 31 / 20Gewicht: 9,12 kgLieferumfang1 × Walterscheid Gelenkwelle Ecoline W 200E1 × BedienungsanleitungWarum unsere Walterscheid Gelenkwelle Ecoline W 200E?Die Walterscheid Gelenkwelle Ecoline W 200E ist für den Zapfwellenantrieb vorgesehen. Sie besitzt auf der A- und B-Seite jeweils ein Profil mit 1 3/8" und 6 Zähnen. Die Kreuzgrößen betragen an beiden Profilseiten 24 × 61 mm.Das Zitronenprofil ist als Profilpaarung 0v/1 ausgeführt. Für die Befestigung verfügt die Gelenkwelle auf beiden Seiten über einen Ziehverschluss. Die Verschlussausführung ist mit AZG/ASGE angegeben.Die Gelenkwelle besitzt die Schutzausführung SD 15 und ist für eine maximale Drehzahl von 540 U/min. angegeben. Die Leistungsangabe „PS/kW (1000 / 540 U/min.): 31 / 20“ wird entsprechend den vorliegenden Produktdaten unverändert aufgeführt.Mit einer Lz von 710 mm und einem Gewicht von 9,12 kg stehen die wesentlichen Maße für die Auswahl und Zuordnung der Gelenkwelle zur Verfügung. Eine Bedienungsanleitung ist im Lieferumfang enthalten.Jetzt bestellen und den Zapfwellenantrieb mit einer Gelenkwelle der Baugröße 200E ausstatten.

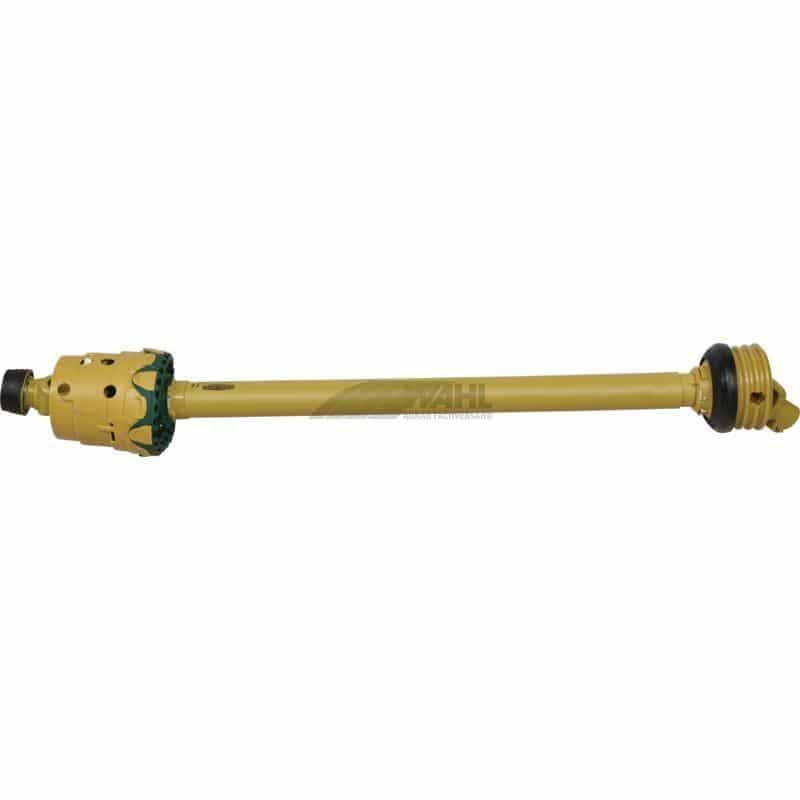

Die Walterscheid Weitwinkel-Gelenkwelle WWE 2380 mit einseitigem Weitwinkelgelenk ist für den Zapfwellenantrieb zwischen Traktor und geeignetem Anbaugerät ausgeführt.Vorteile auf einen BlickEinseitiges Weitwinkelgelenk: Ermöglicht auf einer Seite einen größeren Beugungswinkel für entsprechende Traktor-Geräte-Kombinationen.Beidseitig einheitlicher Anschluss: Schlepper- und Geräteseite sind jeweils mit 1 3/8 Zoll und 6 Zähnen ausgeführt.Zwei unterschiedliche Verschlusssysteme: Die Weitwinkelseite besitzt eine Ziehverschlussautomatik, die andere Seite einen Ziehverschluss.Für zwei Zapfwellendrehzahlen ausgelegt: Leistungs- und Drehmomentangaben liegen für 540 und maximal 1.000 U/min vor.Ausführung mit Zitronenprofil: Die Gelenkwelle besitzt die Profilpaarung 0vGA/1G.Bedienungsanleitung enthalten: Die erforderlichen Informationen zur Bedienung werden mitgeliefert.ProduktdatenHersteller: WalterscheidBaugröße: 2380Typ: WWEBeschreibung: WWE Gelenkwelle mit einseitigem WeitwinkelgelenkLZ – Länge zusammengeschoben: 1.210 mmWeitwinkel: einseitigProfil: ZitronenprofilProfilpaarung: 0vGA/1GAusführung Schlepper: 1 3/8 Zoll, 6 ZähneAusführung Gerät: 1 3/8 Zoll, 6 ZähneA-Profil: 1 3/8 Zoll, 6 ZähneB-Profil: 1 3/8 Zoll, 6 ZähneKreuzgröße A-Profil: 27 × 75 × 24 × 91 mmKreuzgröße B-Profil: 27 × 75 mmVerschluss: QSG/ASGEVerschlusssystem: Ziehverschlussautomatik/ZiehverschlussSchutzausführung: SDF 15ZLeistung bei 540 U/min: bis 38 PS/28 kWLeistung bei maximal 1.000 U/min: bis 60 PS/44 kWDrehmoment bei 540 U/min: 500 NmDrehmoment bei 1.000 U/min: 415 NmLieferumfang1 × Walterscheid Weitwinkel-Gelenkwelle WWE 23801 × BedienungsanleitungWarum unsere Walterscheid Weitwinkel-Gelenkwelle WWE 2380?Die Walterscheid Weitwinkel-Gelenkwelle WWE 2380 ist für die Kraftübertragung über den Zapfwellenantrieb zwischen einem Traktor und einem geeigneten Anbaugerät vorgesehen. Sie besitzt auf einer Seite ein Weitwinkelgelenk und ermöglicht dort einen größeren Beugungswinkel für entsprechende Traktor-Geräte-Kombinationen. Ihre zusammengeschobene Länge beträgt 1.210 mm.Schlepper- und Geräteseite sind jeweils mit einem Anschlussprofil von 1 3/8 Zoll und 6 Zähnen ausgeführt. Die Gelenkwelle verfügt über ein Zitronenprofil mit der Profilpaarung 0vGA/1G. Auf der Weitwinkelseite beträgt die Kreuzgröße 27 × 75 × 24 × 91 mm. Für die gegenüberliegende Seite ist eine Kreuzgröße von 27 × 75 mm angegeben.Als Verschluss kommt die Kombination QSG/ASGE zum Einsatz. Das Verschlusssystem besteht auf der einen Seite aus einer Ziehverschlussautomatik und auf der anderen Seite aus einem Ziehverschluss. Die Schutzausführung trägt die Bezeichnung SDF 15Z.Bei 540 U/min ist die Walterscheid Weitwinkel-Gelenkwelle WWE 2380 bis 38 PS beziehungsweise 28 kW und für ein Drehmoment von 500 Nm ausgelegt. Bei maximal 1.000 U/min betragen die angegebenen Werte bis 60 PS beziehungsweise 44 kW und 415 Nm. Eine Bedienungsanleitung ist im Lieferumfang enthalten.Jetzt bestellen und die Walterscheid Weitwinkel-Gelenkwelle WWE 2380 mit einseitigem Weitwinkelgelenk für den vorgesehenen Zapfwellenantrieb auswählen.

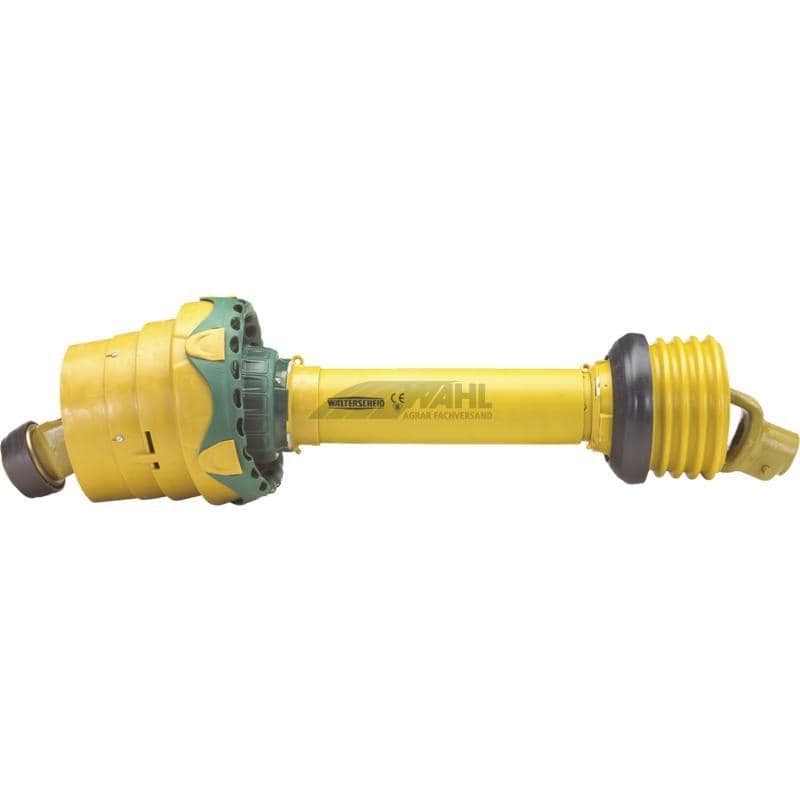

Die Walterscheid Weitwinkel-Gelenkwelle WWE 2480 mit einseitigem Weitwinkelgelenk ist für den Zapfwellenantrieb zwischen Traktor und geeignetem Anbaugerät in zwei Ausführungen erhältlich.Vorteile auf einen BlickEinseitiges Weitwinkelgelenk: Ermöglicht auf einer Seite einen größeren Beugungswinkel für entsprechende Traktor-Geräte-Kombinationen.Zwei Längen verfügbar: Die zusammengeschobene Länge kann passend zur vorgesehenen Anwendung gewählt werden.Beidseitig einheitlicher Anschluss: Schlepper- und Geräteseite sind jeweils mit 1 3/8 Zoll und 6 Zähnen ausgeführt.Zwei Verschlussausführungen: Je nach Länge mit beidseitigem Ziehverschluss oder einer Kombination aus Ziehverschlussautomatik und Ziehverschluss.Für zwei Zapfwellendrehzahlen ausgelegt: Leistungs- und Drehmomentangaben liegen für 540 und maximal 1.000 U/min vor.Bedienungsanleitung enthalten: Die erforderlichen Informationen zur Bedienung werden mitgeliefert.ProduktdatenAllgemeine ProduktdatenHersteller: WalterscheidBaugröße: 2480Typ: WWEBeschreibung: WWE Gelenkwelle mit einseitigem WeitwinkelgelenkWeitwinkel: einseitigProfil: ZitronenprofilProfilpaarung: 1bGA/2aGAusführung Schlepper: 1 3/8 Zoll, 6 ZähneAusführung Gerät: 1 3/8 Zoll, 6 ZähneA-Profil: 1 3/8 Zoll, 6 ZähneB-Profil: 1 3/8 Zoll, 6 ZähneKreuzgröße A-Profil: 32 × 76 × 27 × 94 mmKreuzgröße B-Profil: 32 × 76 mmLeistung bei 540 U/min: bis 53 PS/39 kWLeistung bei maximal 1.000 U/min: bis 83 PS/61 kWDrehmoment bei 540 U/min: 695 NmDrehmoment bei 1.000 U/min: 580 NmAusführung mit 1.010 mm LängeLZ – Länge zusammengeschoben: 1.010 mmVerschluss: ASGE/ASGEVerschlusssystem: Ziehverschluss/ZiehverschlussSchutzausführung: SDF 25Ausführung mit 1.210 mm LängeLZ – Länge zusammengeschoben: 1.210 mmVerschluss: QSG/ASGEVerschlusssystem: Ziehverschlussautomatik/ZiehverschlussSchutzausführung: SDF 25ZLieferumfang1 × Walterscheid Weitwinkel-Gelenkwelle WWE 2480 in der gewählten Ausführung1 × BedienungsanleitungWarum unsere Walterscheid Weitwinkel-Gelenkwelle WWE 2480?Die Walterscheid Weitwinkel-Gelenkwelle WWE 2480 ist für die Kraftübertragung über den Zapfwellenantrieb zwischen einem Traktor und einem geeigneten Anbaugerät vorgesehen. Sie besitzt auf einer Seite ein Weitwinkelgelenk und ermöglicht dort einen größeren Beugungswinkel für entsprechende Traktor-Geräte-Kombinationen.Die Gelenkwelle ist mit zusammengeschobenen Längen von 1.010 und 1.210 mm erhältlich. Beide Ausführungen gehören zur Baugröße 2480 und besitzen ein Zitronenprofil mit der Profilpaarung 1bGA/2aG. Schlepper- und Geräteseite sind jeweils mit 1 3/8 Zoll und 6 Zähnen ausgeführt. Auf der Weitwinkelseite beträgt die Kreuzgröße 32 × 76 × 27 × 94 mm. Für die gegenüberliegende Seite ist eine Kreuzgröße von 32 × 76 mm angegeben.Die beiden Varianten unterscheiden sich beim Verschluss und bei der Schutzausführung. Die Gelenkwelle mit 1.010 mm Länge besitzt beidseitig den Verschluss ASGE und zwei Ziehverschlüsse. Ihre Schutzausführung trägt die Bezeichnung SDF 25. Bei der 1.210-mm-Ausführung kommt der Verschluss QSG/ASGE zum Einsatz. Das Verschlusssystem kombiniert eine Ziehverschlussautomatik mit einem Ziehverschluss; als Schutzausführung ist SDF 25Z angegeben.Bei 540 U/min ist die Walterscheid Weitwinkel-Gelenkwelle WWE 2480 bis 53 PS beziehungsweise 39 kW und für ein Drehmoment von 695 Nm ausgelegt. Bei maximal 1.000 U/min betragen die angegebenen Werte bis 83 PS beziehungsweise 61 kW und 580 Nm. Eine Bedienungsanleitung ist bei beiden Ausführungen im Lieferumfang enthalten.Jetzt bestellen und die Walterscheid Weitwinkel-Gelenkwelle WWE 2480 in der benötigten Länge und Verschlussausführung auswählen.

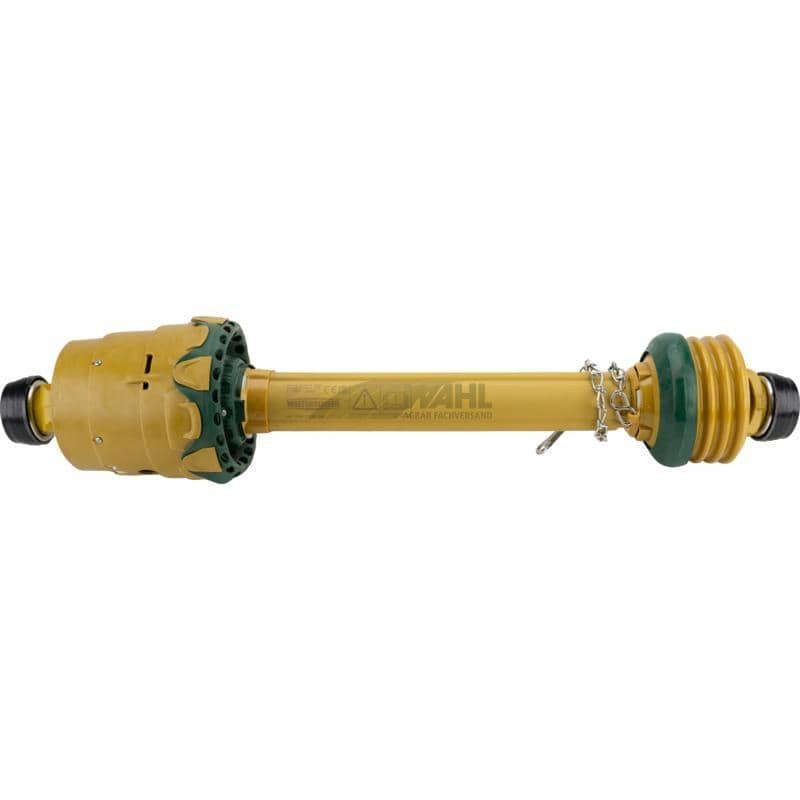

Die Walterscheid Weitwinkel-Gelenkwelle WWE 2580 mit einseitigem Weitwinkelgelenk ist für den Zapfwellenantrieb zwischen Traktor und geeignetem Anbaugerät in zwei Anschlussausführungen erhältlich.Vorteile auf einen BlickEinseitiges Weitwinkelgelenk: Ermöglicht auf einer Seite einen größeren Beugungswinkel für entsprechende Traktor-Geräte-Kombinationen.Zwei Längen verfügbar: Die zusammengeschobene Länge kann passend zur vorgesehenen Anwendung gewählt werden.Unterschiedliche geräteseitige Anschlüsse: Je nach Ausführung mit 1 3/8 Zoll oder 1 3/4 Zoll und jeweils 6 Zähnen.Angepasstes Verschlusssystem: Erhältlich mit beidseitigem Ziehverschluss oder mit Ziehverschluss und geräteseitiger Klemmschraube.Für zwei Zapfwellendrehzahlen ausgelegt: Leistungs- und Drehmomentangaben liegen für 540 und maximal 1.000 U/min vor.Bedienungsanleitung enthalten: Die erforderlichen Informationen zur Bedienung werden mitgeliefert.ProduktdatenAllgemeine ProduktdatenHersteller: WalterscheidBaugröße: 2580Typ: WWEBeschreibung: WWE Gelenkwelle mit einseitigem WeitwinkelgelenkWeitwinkel: einseitigProfil: SternprofilProfilpaarung: S4GA/S5Ausführung Schlepper: 1 3/8 Zoll, 6 ZähneA-Profil: 1 3/8 Zoll, 6 ZähneKreuzgröße A-Profil: 36 × 89 × 32 × 106 mmKreuzgröße B-Profil: 36 × 89 mmLeistung bei 540 U/min: bis 90 PS/66 kWLeistung bei maximal 1.000 U/min: bis 139 PS/102 kWDrehmoment bei 540 U/min: 1.175 NmDrehmoment bei 1.000 U/min: 975 NmAusführung mit 1.010 mm LängeLZ – Länge zusammengeschoben: 1.010 mmAusführung Gerät: 1 3/8 Zoll, 6 ZähneB-Profil: 1 3/8 Zoll, 6 ZähneVerschluss: ASG/ASGVerschlusssystem: Ziehverschluss/ZiehverschlussSchutzausführung: SDF 25Ausführung mit 1.210 mm LängeLZ – Länge zusammengeschoben: 1.210 mmAusführung Gerät: 1 3/4 Zoll, 6 ZähneB-Profil: 1 3/4 Zoll, 6 ZähneVerschluss: QSG/AGCCVerschlusssystem: Ziehverschluss/KlemmschraubeSchutzausführung: STF 25ZLieferumfang1 × Walterscheid Weitwinkel-Gelenkwelle WWE 2580 in der gewählten Ausführung1 × BedienungsanleitungWarum unsere Walterscheid Weitwinkel-Gelenkwelle WWE 2580?Die Walterscheid Weitwinkel-Gelenkwelle WWE 2580 ist für die Kraftübertragung über den Zapfwellenantrieb zwischen einem Traktor und einem geeigneten Anbaugerät vorgesehen. Sie besitzt auf einer Seite ein Weitwinkelgelenk und ermöglicht dort einen größeren Beugungswinkel für entsprechende Traktor-Geräte-Kombinationen.Die Gelenkwelle ist mit zusammengeschobenen Längen von 1.010 und 1.210 mm erhältlich. Beide Ausführungen gehören zur Baugröße 2580 und besitzen ein Sternprofil mit der Profilpaarung S4GA/S5. Schlepperseitig sind beide Varianten mit einem Profil von 1 3/8 Zoll und 6 Zähnen ausgestattet. Auf der Weitwinkelseite beträgt die Kreuzgröße 36 × 89 × 32 × 106 mm. Für die gegenüberliegende Seite ist eine Kreuzgröße von 36 × 89 mm angegeben.Die beiden Varianten unterscheiden sich beim geräteseitigen Anschluss, beim Verschluss und bei der Schutzausführung. Die Gelenkwelle mit 1.010 mm Länge besitzt geräteseitig ein Profil mit 1 3/8 Zoll und 6 Zähnen. Sie ist mit dem Verschluss ASG/ASG, zwei Ziehverschlüssen und der Schutzausführung SDF 25 versehen.Die Ausführung mit 1.210 mm zusammengeschobener Länge verfügt geräteseitig über ein Profil mit 1 3/4 Zoll und 6 Zähnen. Als Verschluss ist QSG/AGCC angegeben. Das Verschlusssystem kombiniert einen Ziehverschluss mit einer Klemmschraube; die Schutzausführung trägt die Bezeichnung STF 25Z.Bei 540 U/min ist die Walterscheid Weitwinkel-Gelenkwelle WWE 2580 bis 90 PS beziehungsweise 66 kW und für ein Drehmoment von 1.175 Nm ausgelegt. Bei maximal 1.000 U/min betragen die angegebenen Werte bis 139 PS beziehungsweise 102 kW und 975 Nm. Eine Bedienungsanleitung ist bei beiden Ausführungen im Lieferumfang enthalten.Jetzt bestellen und die Walterscheid Weitwinkel-Gelenkwelle WWE 2580 mit der benötigten Länge und dem passenden geräteseitigen Anschluss auswählen.
