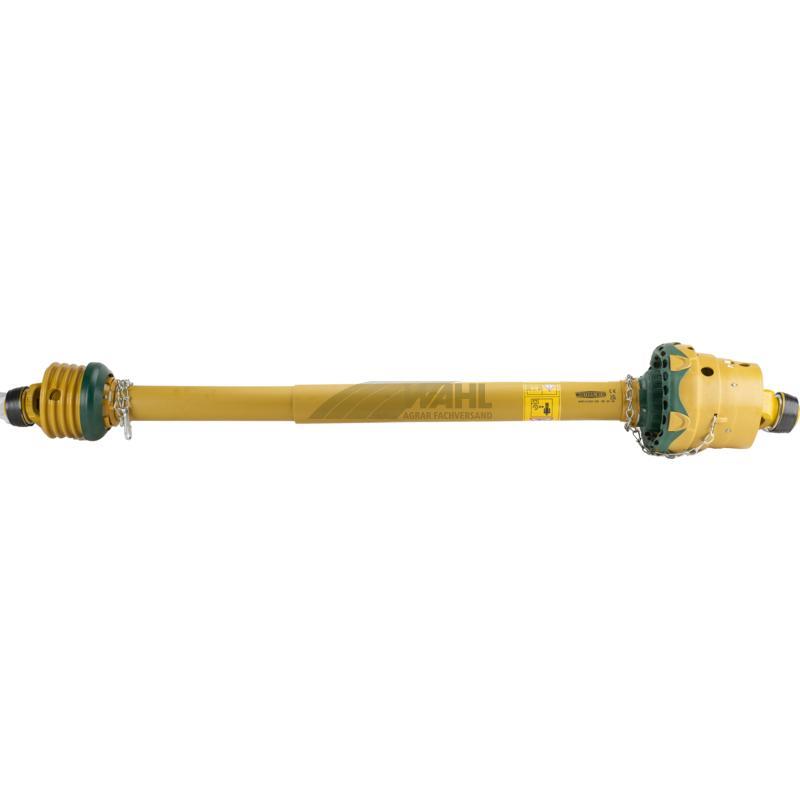

WALTERSCHEID Weitwinkel Gelenkwelle WWE 2480 1010 mm

Die Walterscheid Weitwinkel-Gelenkwelle WWE 2480 mit einseitigem Weitwinkelgelenk ist für den Zapfwellenantrieb zwischen Traktor und geeignetem Anbaugerät in zwei Ausführungen erhältlich.

Vorteile auf einen Blick

• Einseitiges Weitwinkelgelenk: Ermöglicht auf einer Seite einen größeren Beugungswinkel für entsprechende Traktor-Geräte-Kombinationen.
• Zwei Längen verfügbar: Die zusammengeschobene Länge kann passend zur vorgesehenen Anwendung gewählt werden.
• Beidseitig einheitlicher Anschluss: Schlepper- und Geräteseite sind jeweils mit 1 3/8 Zoll und 6 Zähnen ausgeführt.
• Zwei Verschlussausführungen: Je nach Länge mit beidseitigem Ziehverschluss oder einer Kombination aus Ziehverschlussautomatik und Ziehverschluss.
• Für zwei Zapfwellendrehzahlen ausgelegt: Leistungs- und Drehmomentangaben liegen für 540 und maximal 1.000 U/min vor.
• Bedienungsanleitung enthalten: Die erforderlichen Informationen zur Bedienung werden mitgeliefert.

Produktdaten

Allgemeine Produktdaten

• Hersteller: Walterscheid
• Baugröße: 2480
• Typ: WWE
• Beschreibung: WWE Gelenkwelle mit einseitigem Weitwinkelgelenk
• Weitwinkel: einseitig
• Profil: Zitronenprofil
• Profilpaarung: 1bGA/2aG
• Ausführung Schlepper: 1 3/8 Zoll, 6 Zähne
• Ausführung Gerät: 1 3/8 Zoll, 6 Zähne
• A-Profil: 1 3/8 Zoll, 6 Zähne
• B-Profil: 1 3/8 Zoll, 6 Zähne
• Kreuzgröße A-Profil: 32 × 76 × 27 × 94 mm
• Kreuzgröße B-Profil: 32 × 76 mm
• Leistung bei 540 U/min: bis 53 PS/39 kW
• Leistung bei maximal 1.000 U/min: bis 83 PS/61 kW
• Drehmoment bei 540 U/min: 695 Nm
• Drehmoment bei 1.000 U/min: 580 Nm

Ausführung mit 1.010 mm Länge

• LZ – Länge zusammengeschoben: 1.010 mm
• Verschluss: ASGE/ASGE
• Verschlusssystem: Ziehverschluss/Ziehverschluss
• Schutzausführung: SDF 25

Ausführung mit 1.210 mm Länge

• LZ – Länge zusammengeschoben: 1.210 mm
• Verschluss: QSG/ASGE
• Verschlusssystem: Ziehverschlussautomatik/Ziehverschluss
• Schutzausführung: SDF 25Z

Lieferumfang

• 1 × Walterscheid Weitwinkel-Gelenkwelle WWE 2480 in der gewählten Ausführung
• 1 × Bedienungsanleitung

Warum unsere Walterscheid Weitwinkel-Gelenkwelle WWE 2480?

Die Walterscheid Weitwinkel-Gelenkwelle WWE 2480 ist für die Kraftübertragung über den Zapfwellenantrieb zwischen einem Traktor und einem geeigneten Anbaugerät vorgesehen. Sie besitzt auf einer Seite ein Weitwinkelgelenk und ermöglicht dort einen größeren Beugungswinkel für entsprechende Traktor-Geräte-Kombinationen.

Die Gelenkwelle ist mit zusammengeschobenen Längen von 1.010 und 1.210 mm erhältlich. Beide Ausführungen gehören zur Baugröße 2480 und besitzen ein Zitronenprofil mit der Profilpaarung 1bGA/2aG. Schlepper- und Geräteseite sind jeweils mit 1 3/8 Zoll und 6 Zähnen ausgeführt. Auf der Weitwinkelseite beträgt die Kreuzgröße 32 × 76 × 27 × 94 mm. Für die gegenüberliegende Seite ist eine Kreuzgröße von 32 × 76 mm angegeben.

Die beiden Varianten unterscheiden sich beim Verschluss und bei der Schutzausführung. Die Gelenkwelle mit 1.010 mm Länge besitzt beidseitig den Verschluss ASGE und zwei Ziehverschlüsse. Ihre Schutzausführung trägt die Bezeichnung SDF 25. Bei der 1.210-mm-Ausführung kommt der Verschluss QSG/ASGE zum Einsatz. Das Verschlusssystem kombiniert eine Ziehverschlussautomatik mit einem Ziehverschluss; als Schutzausführung ist SDF 25Z angegeben.

Bei 540 U/min ist die Walterscheid Weitwinkel-Gelenkwelle WWE 2480 bis 53 PS beziehungsweise 39 kW und für ein Drehmoment von 695 Nm ausgelegt. Bei maximal 1.000 U/min betragen die angegebenen Werte bis 83 PS beziehungsweise 61 kW und 580 Nm. Eine Bedienungsanleitung ist bei beiden Ausführungen im Lieferumfang enthalten.

Jetzt bestellen und die Walterscheid Weitwinkel-Gelenkwelle WWE 2480 in der benötigten Länge und Verschlussausführung auswählen.
