Drehzahlsteller

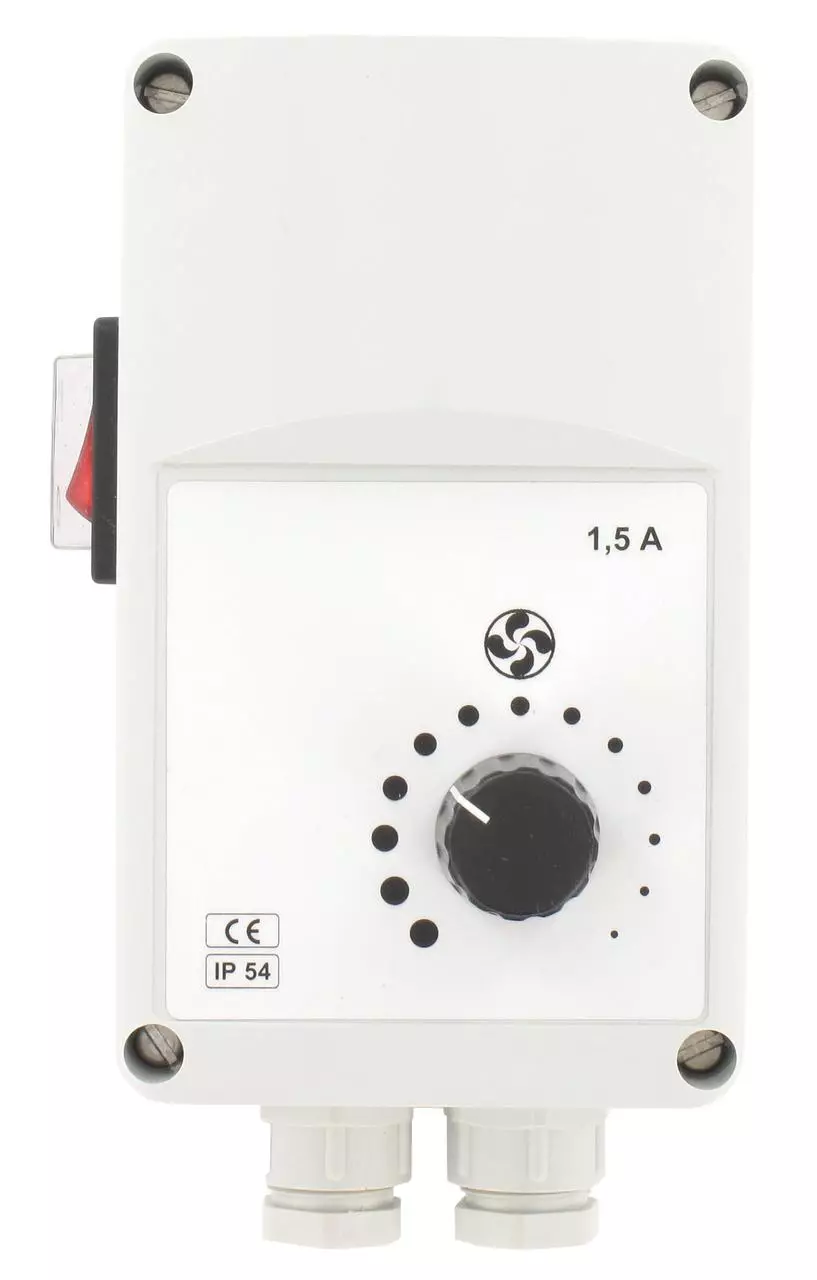

Zubehör für Decken, Stall- und Umluftventilatoren:zur gleichzeitigen stufenlosen Regelung von max. 4 DeckenventilatorenMotorschonende PhasenerkennungIP54 Staub- und SpritzwasserschutzBitte die jeweiligen Einbau- u. Installationsvorschriften beachten !HINWEIS! Die Anlage darf nur von Fachpersonal angeschlossen werden !!!Die Hersteller übernehmen keinerlei Garantieansprüche, wenn keine fachgerechte Installation durchgeführt wurde.ACHTUNG: Dieser Regler kann nicht für die Steuerung von Deckenventilatoren S16 + S20 und S22 verwendet werden!

Mit der temperaturabhängigen Drehzahlregelung S56 haben Sie zwei Lösungen in einem Gerät:1. Automatische Drehzahlregelung nach der Temperatur. Mit steigender Temperatur erhöht sich die Drehzahl der Ventilatoren automatisch.2. Jederzeit manuell eine der 5 Stufen einstellen. Auch in dieser Betriebsart wird automatisch abgeschaltet, sobald die eingestellte Solltemperatur unterschritten ist.Bedienknopf links: Soll-Temperatur7-Wege-Schalter rechts: Aus / Stufen 1-5 / Automatikinklusive Temperaturfühlergeeignet für Ventilatoren Deckenventilatoren und Korbventilatoren (S15, S16, S20, S22)auch nachträglich in bestehende Anlagen zu ergänzenAnschlusswert 0A bis 5A (also z.B. 1-14 Ventilatoren S01)Wichtig:Beobachten Sie die Wirkung der Ventilatoren bei steigender und maximaler Drehzahl und finden Sie so die geeignete Solltemperatur.Motorschutz / Motorschutzschalter notwendig

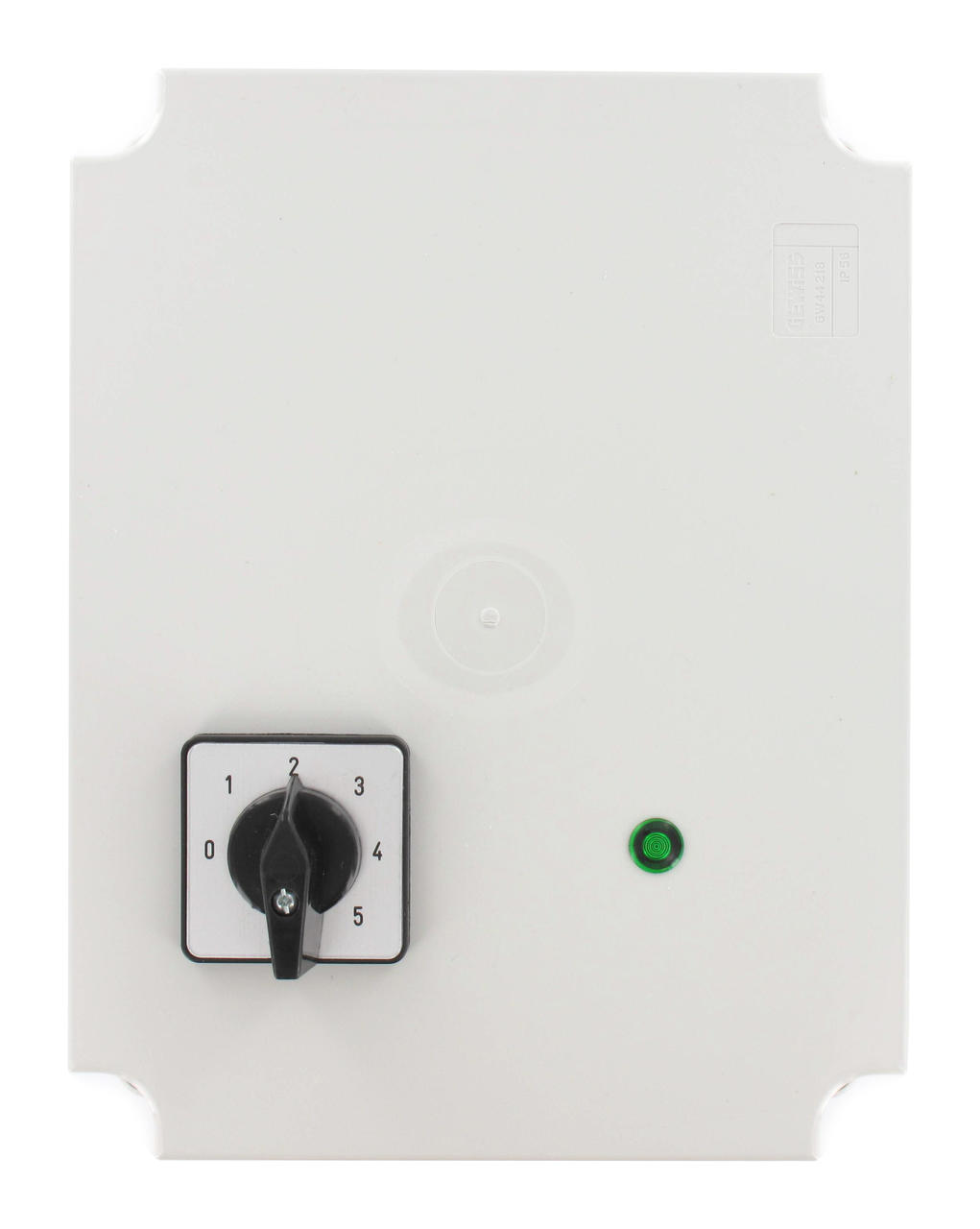

Eine motorfreundliche 5-Stufen-Regelung wird über einen Transformator ermöglicht. Die Schutzklasse beträgt IP55, und die Kompatibilität ist ausschließlich für IE1-Motoren gegeben.Auslegung:Ein Anschluss mehrerer Großraumventilatoren ist möglich, solange der Gesamtstrom der Ventilatoren die Kapazität des Drehzahlsstellers nicht überschreitet.Wichtiger Hinweis: Es müssen unbedingt passende Motorschutzschalter verwendet werden. Die Hersteller übernehmen keinerlei Garantieansprüche, wenn keine fachgerechten Installationen durchgeführt wurden.Bitte die jeweiligen Einbau- u. Installationsvorschriften beachten ! Die Anlage darf nur von Fachpersonal angeschlossen werden !

Mortorschonende 5 Stufen Regelung über Transformator. Schutzklasse :IP55Schutzklasse: IP55Kompatibel nur mit IE1-MotorenAuslegung:Ein Anschluss mehrerer Großraumventilatoren ist möglich, solange der Gesamtstrom der Ventilatoren die Kapazität des Drehzahlsstellers nicht überschreitet.Wichtiger Hinweis: Es müssen unbedingt passende Motorschutzschalter verwendet werden. Die Hersteller übernehmen keinerlei Garantieansprüche, wenn keine fachgerechten Installationen durchgeführt wurden.Bitte die jeweiligen Einbau- u. Installationsvorschriften beachten ! Die Anlage darf nur von Fachpersonal angeschlossen werden !

Über einen Transformator wird eine schonende 5-Stufen-Regelung für den Motor realisiert. Die Schutzklasse ist IP55, und die Kompatibilität bezieht sich ausschließlich auf IE1-Motoren.Auslegung:Ein Anschluss mehrerer Großraumventilatoren ist möglich, solange der Gesamtstrom der Ventilatoren die Kapazität des Drehzahlsstellers nicht überschreitet.Wichtiger Hinweis: Es müssen unbedingt passende Motorschutzschalter verwendet werden. Die Hersteller übernehmen keinerlei Garantieansprüche, wenn keine fachgerechten Installationen durchgeführt wurden.Bitte die jeweiligen Einbau- u. Installationsvorschriften beachten ! Die Anlage darf nur von Fachpersonal angeschlossen werden !

Mortorschonende 5 Stufen Regelung über Transformator. Schutzklasse :IP55Schutzklasse: IP55Kompatibel nur mit IE1-Motoren Auslegung:Ein Anschluss mehrerer Großraumventilatoren ist möglich, solange der Gesamtstrom der Ventilatoren die Kapazität des Drehzahlsstellers nicht überschreitet.Wichtiger Hinweis: Es müssen unbedingt passende Motorschutzschalter verwendet werden. Die Hersteller übernehmen keinerlei Garantieansprüche, wenn keine fachgerechten Installationen durchgeführt wurden.Bitte die jeweiligen Einbau- u. Installationsvorschriften beachten ! Die Anlage darf nur von Fachpersonal angeschlossen werden !

Die Regelung über einen Transformator erfolgt in fünf schonenden Stufen für den Motor. Die Schutzklasse ist IP55, und die Kompatibilität besteht nur mit IE1-Motoren.Auslegung:Ein Anschluss mehrerer Großraumventilatoren ist möglich, solange der Gesamtstrom der Ventilatoren die Kapazität des Drehzahlsstellers nicht überschreitet.Wichtiger Hinweis: Es müssen unbedingt passende Motorschutzschalter verwendet werden. Die Hersteller übernehmen keinerlei Garantieansprüche, wenn keine fachgerechten Installationen durchgeführt wurden.Bitte die jeweiligen Einbau- u. Installationsvorschriften beachten ! Die Anlage darf nur von Fachpersonal angeschlossen werden !

Durch einen Transformator erfolgt eine schonende Regelung in fünf Stufen für den Motor. Die Schutzklasse ist IP55, und die Kompatibilität gilt nur für IE1-Motoren.Auslegung:Ein Anschluss mehrerer Großraumventilatoren ist möglich, solange der Gesamtstrom der Ventilatoren die Kapazität des Drehzahlsstellers nicht überschreitet.Wichtiger Hinweis: Es müssen unbedingt passende Motorschutzschalter verwendet werden. Die Hersteller übernehmen keinerlei Garantieansprüche, wenn keine fachgerechten Installationen durchgeführt wurden.Bitte die jeweiligen Einbau- u. Installationsvorschriften beachten ! Die Anlage darf nur von Fachpersonal angeschlossen werden !

Die Anlage darf nur von Fachpersonal angeschlossen werden !Wichtiger Hinweis:Es müssen unbedingt passende Motorschutzschalter verwendet werden. Die Hersteller übernehmen keinerlei Garantieansprüche, wenn keine fachgerechten Installationen durchgeführt wurden.Bitte die jeweiligen Einbau- u. Installationsvorschriften beachten !

Schonende Regelung in fünf Stufen über einen Transformator für den Motor. Schutzklasse: IP55. Kompatibel ausschließlich mit IE1-Motoren.Auslegung:Ein Anschluss mehrerer Großraumventilatoren ist möglich, solange der Gesamtstrom der Ventilatoren die Kapazität des Drehzahlsstellers nicht überschreitet.Wichtiger Hinweis: Es müssen unbedingt passende Motorschutzschalter verwendet werden. Die Hersteller übernehmen keinerlei Garantieansprüche, wenn keine fachgerechten Installationen durchgeführt wurden.Bitte die jeweiligen Einbau- u. Installationsvorschriften beachten ! Die Anlage darf nur von Fachpersonal angeschlossen werden !

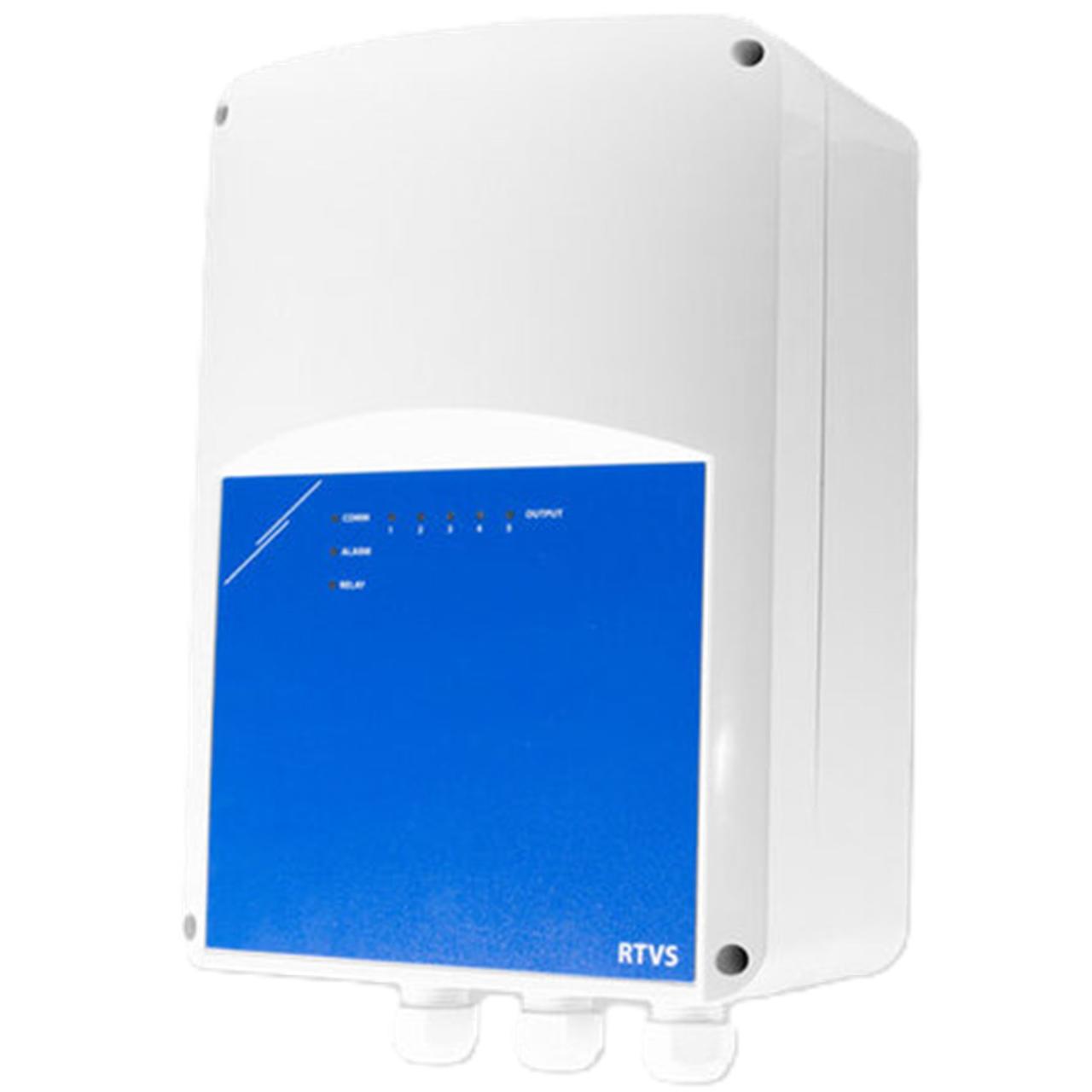

Drehzahlregler des Transformatorlüfters - Modbus RTU gesteuert.Mit diesem Trafo-Drehzahlsteller kann eine intelligente Drehzahlsteuerung Ihres Stalllüfters hergestellt werden. Sie benötigen dafür den Sensor Art. 990550. So würde der Drehzahlsteller individuell auf die Messergebnisse des Sensors die Stallluft optimieren.Diese Transformatorlüfterdrehzahlregler regeln die Drehzahl von einphasigen spannungssteuerbaren Motoren durch schrittweises Variieren der Motorspannung. Sie sind mit Autotransformatoren ausgestattet, um eine geregelte Motorspannung mit perfekter Sinusform zu erzeugen, und verfügen über eine TK-Überwachung für den Schutz des thermischen Motors.Die Lüfterdrehzahl kann in 5 Schritten geregelt werden. Im manuellen Modus wird die Lüftergeschwindigkeit in Abhängigkeit vom Wert des Modbus-Halteregisters 14 eingestellt.Im automatischen Modus wird die Lüftergeschwindigkeit in Abhängigkeit von der Messung eines angeschlossenen Sentera-HLK-Senders eingestellt: bedarfsgerechte Belüftung leicht gemacht! Wenn beispielsweise im Automatikmodus ein intelligenter CO2-Sensor (FCMFF-R) an RTVS1 angeschlossen ist, kann die Lüfterdrehzahl in Abhängigkeit vom gemessenen CO2-Wert geregelt werden. Über den automatischen Modus kann die Lüfterdrehzahl in Abhängigkeit von Temperatur, relativer Luftfeuchtigkeit, Kohlendioxid (CO2), Luftqualität (TVOC) oder Kohlenmonoxid (CO) gesteuert werden. Der ungeregelte 230-VAC-Ausgang kann zum Anschließen eines Ventils, einer Betriebsanzeigelampe, eines Dämpferaktuators usw. verwendet werden. Das Gehäuse ist für die Oberflächenmontage in Innenräumen vorgesehen (IP54).

Dieser 5-Stufen-Trafo-Drehzahlregler wird zur Drehzahlsteuerung von einphasigen Ventilatoren und Motoren in Lüftungsanlagen eingesetzt. Er eignet sich besonders für bedarfsgesteuerte Lüftungssysteme in Ställen, Gewächshäusern und landwirtschaftlichen Gebäuden.Vorteile auf einen BlickPräzise Drehzahlregelung: 5-stufige Steuerung über AutotransformatorBedarfsgesteuerte Lüftung: Automatische Regelung über Sensoren möglichModbus RTU-Kommunikation: Integration in Gebäudeleitsysteme (GLT/BMS)Leiser Motorbetrieb: Ausgangsspannung mit sauberer SinusformThermischer Motorschutz: TK-Überwachung schützt vor ÜberhitzungFlexible Betriebsarten: Manueller und automatischer BetriebRobustes Gehäuse: Schutzart IP54 für den Einsatz im StallbereichProduktdatenProduktname: RTVS8 Drehzahlregler mit Modbus RTUTyp: 5-Stufen Trafo-DrehzahlreglerVersorgungsspannung: 115–230 VAC / 50–60 HzFür: einphasige spannungssteuerbare MotorenErhältliche Varianten1,5 A2,5 A3,5 A5,0 A7,5 ASpannungsstufen (230 VAC)0 / 80 / 110 / 140 / 170 / 190 / 230 VACBetriebsartenAutomatikbetriebManueller BetriebSchutz und KommunikationModbus RTUTK-MotorschutzRelaisausgang 115 VAC / 16 AGehäuseMaterial: ABS KunststoffSchutzart: IP54Farbe: grau (RAL 7035)UmgebungsbedingungenTemperatur: -10 bis +35 °CLuftfeuchtigkeit: 5–85 % rH (nicht kondensierend)EinsatzbereicheStalllüftungGewächshauslüftungLüftungssysteme in SchuppenPumpen- und VentilatorsteuerungBedarfsgesteuerte LüftungsanlagenFunktionen und BesonderheitenAutomatikbetriebDie Drehzahl wird automatisch anhand von Sensordaten geregelt, z. B.:TemperaturRelative LuftfeuchtigkeitCO₂TVOC / LuftqualitätKohlenmonoxid (CO)Stickstoffdioxid (NO₂)Hierfür können kompatible Sentera Modbus-Sensoren angeschlossen werden.Manueller BetriebDie Lüfterstufe wird manuell über Modbus oder über ein angeschlossenes Potentiometer eingestellt.Thermischer MotorschutzDie TK-Überwachung erkennt eine Überhitzung des Motors und schaltet diesen automatisch ab.Modbus & GLT-AnbindungÜber die Slave-RJ45-Buchse kann das Gerät direkt in ein Gebäudeleitsystem integriert werden.Lieferumfang1 × RTVS8 Drehzahlregler (je nach gewählter Stromstärke)Warum dieser Drehzahlregler?In Stall- und Lüftungsanlagen ist eine zuverlässige und leise Regelung von Ventilatoren entscheidend. Der RTVS8 kombiniert die robuste Technik eines klassischen Trafo-Drehzahlreglers mit moderner Modbus-Kommunikation.Durch die echte Sinusspannung laufen Motoren besonders ruhig und langlebig. Gleichzeitig ermöglicht die Modbus RTU-Schnittstelle eine flexible Integration in automatische Lüftungssysteme oder bestehende Gebäudeleittechnik.Die Kombination aus manuellem Betrieb, Sensorsteuerung und thermischem Motorschutz macht den Regler besonders vielseitig für professionelle Lüftungsanwendungen in Landwirtschaft und Gewerbe.Jetzt bestellen und Stall- und Lüftungssysteme effizient und bedarfsgerecht steuern.
