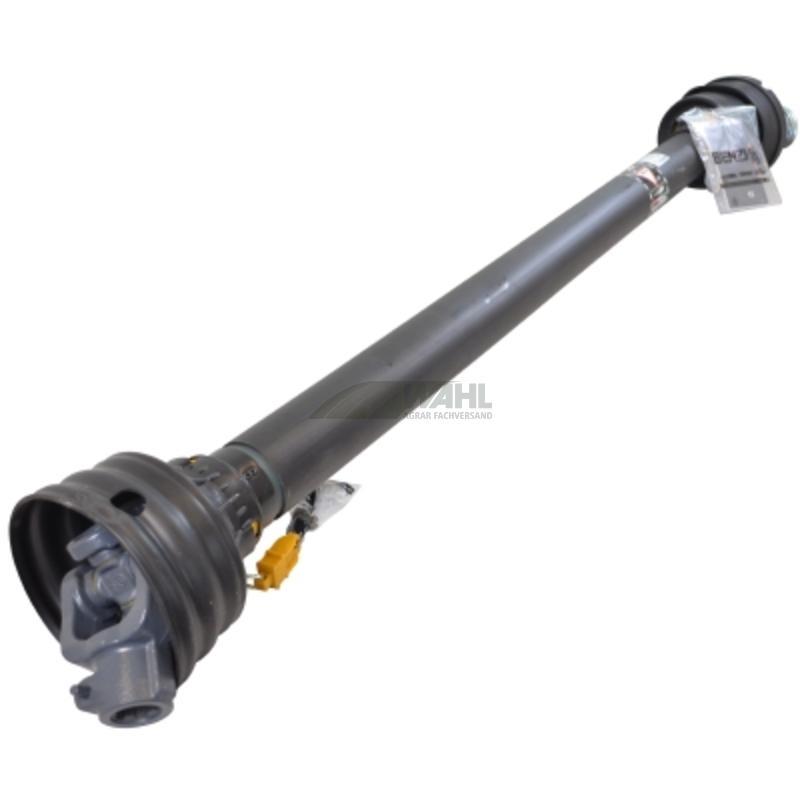

BENZI Weitwinkel Gelenkwelle CV6 80° einseitig 1510 mm

Die Benzi Weitwinkel-Gelenkwelle CV6 mit einseitigem 80°-Weitwinkelgelenk ist für den Zapfwellenantrieb zwischen Traktor und geeignetem Anbaugerät in zwei Längen erhältlich.

Vorteile auf einen Blick

• Einseitiger Weitwinkel bis 80°: Ermöglicht auf einer Seite einen größeren Beugungswinkel für entsprechende Traktor-Geräte-Kombinationen.
• Zwei Längen verfügbar: Die zusammengeschobene Länge kann passend zur vorgesehenen Anwendung gewählt werden.
• Unterschiedliche Verschlusssysteme: Je nach Länge mit C-Verschluss und Schiebestift oder mit zwei Schnellverschlüssen.
• Beidseitig einheitlicher Anschluss: A- und B-Profil sind jeweils mit 1 3/8 Zoll und 6 Zähnen ausgeführt.
• Für zwei Zapfwellendrehzahlen ausgelegt: Leistungs- und Drehmomentangaben liegen für 540 und maximal 1.000 U/min vor.
• Für angegebene Vergleichsausführungen passend: Die Gelenkwelle ist für WWE2480 und AW35-80° aufgeführt.
• Bedienungsanleitung enthalten: Die erforderlichen Informationen zur Bedienung werden mitgeliefert.

Anwendung/Handhabung

Bei der Wartung der Benzi Weitwinkel-Gelenkwelle CV6 sind der Wartungs- und Abschmierplan sowie die mitgelieferte Bedienungsanleitung zu beachten.

Produktdaten

Allgemeine Produktdaten

• Hersteller: Benzi
• Baugröße: CV6 (W50)
• Weitwinkel: einseitig
• Winkel: 80°
• Profil: Zitrone
• Profilpaarung: 1bGA/2aG
• A-Profil: 1 3/8 Zoll, 6 Zähne
• B-Profil: 1 3/8 Zoll, 6 Zähne
• Kreuzgröße A-Profil: 32 × 76 × 27 × 98 mm
• Kreuzgröße B-Profil: 32 × 76 mm
• Profilrohr innen: 39,5 × 49 × 4,5 mm
• Profilrohr außen: 48 × 57,5 × 4 mm
• Passend für: WWE2480, AW35-80°
• Leistung bei 540 U/min: bis 60 PS/44 kW
• Leistung bei maximal 1.000 U/min: bis 93 PS/68 kW
• Drehmoment bei 540 U/min: 780 Nm
• Drehmoment bei 1.000 U/min: 653 Nm
• Wartung: Wartungs- und Abschmierplan beachten

Ausführung mit 1.210 mm Länge

• LZ – Länge zusammengeschoben: 1.210 mm
• Verschlusssystem: C-Verschluss/Schiebestift

Ausführung mit 1.510 mm Länge

• LZ – Länge zusammengeschoben: 1.510 mm
• Verschlusssystem: Schnellverschluss/Schnellverschluss

Lieferumfang

• 1 × Benzi Weitwinkel-Gelenkwelle CV6 80° einseitig in der gewählten Ausführung
• 1 × Bedienungsanleitung

Warum unsere Benzi Weitwinkel-Gelenkwelle CV6 80° einseitig?

Die Benzi Weitwinkel-Gelenkwelle CV6 ist für die Kraftübertragung über den Zapfwellenantrieb zwischen einem Traktor und einem geeigneten Anbaugerät vorgesehen. Ihre einseitige Weitwinkelausführung ermöglicht auf einer Seite einen Beugungswinkel bis 80°. Sie ist mit zusammengeschobenen Längen von 1.210 und 1.510 mm erhältlich.

Beide Ausführungen gehören zur Baugröße CV6 (W50) und besitzen ein Zitronenprofil mit der Profilpaarung 1bGA/2aG. Das innere Profilrohr misst 39,5 × 49 × 4,5 mm, während für das äußere Profilrohr 48 × 57,5 × 4 mm angegeben sind.

Sowohl das A-Profil als auch das B-Profil ist mit 1 3/8 Zoll und 6 Zähnen ausgeführt. Auf der Weitwinkelseite beträgt die Kreuzgröße 32 × 76 × 27 × 98 mm. Für die gegenüberliegende Seite ist eine Kreuzgröße von 32 × 76 mm angegeben.

Die beiden Längen unterscheiden sich beim Verschlusssystem. Die Gelenkwelle mit 1.210 mm zusammengeschobener Länge kombiniert einen C-Verschluss mit einem Schiebestift. Die 1.510-mm-Ausführung besitzt auf beiden Seiten einen Schnellverschluss. Eine Abholung dieser längeren Ausführung vom Zentrallager in 27404 Heeslingen ist nicht möglich.

Als passende Ausführungen sind WWE2480 und AW35-80° angegeben. Bei 540 U/min ist die Benzi Weitwinkel-Gelenkwelle CV6 bis 60 PS beziehungsweise 44 kW und für ein Drehmoment von 780 Nm ausgelegt. Bei maximal 1.000 U/min betragen die angegebenen Werte bis 93 PS beziehungsweise 68 kW und 653 Nm.

Für Wartung und Abschmierung ist der entsprechende Plan zu beachten. Eine Bedienungsanleitung ist bei beiden Ausführungen im Lieferumfang enthalten.
